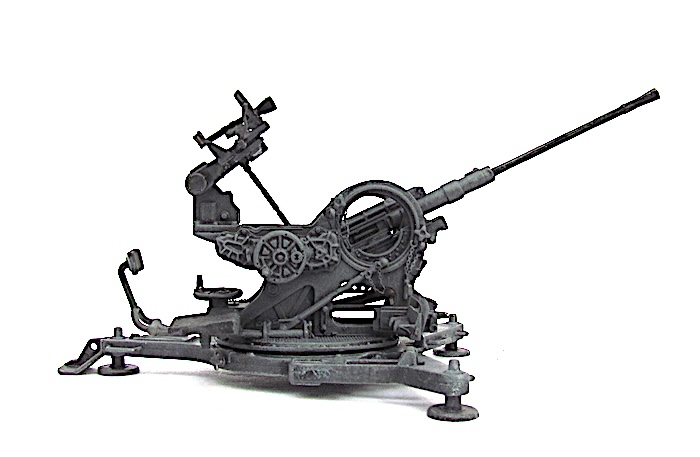

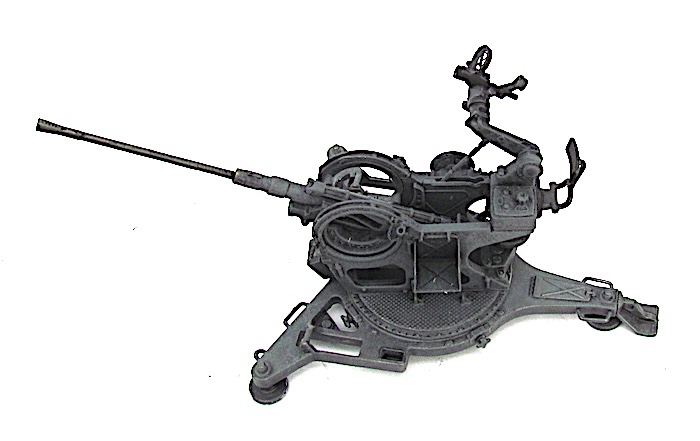

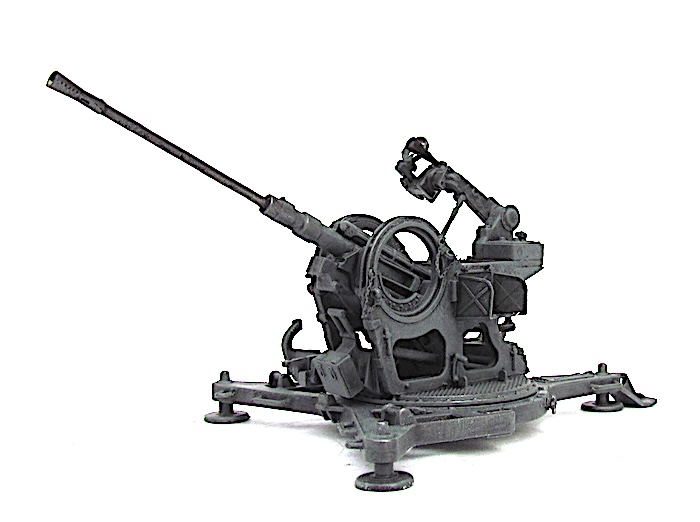

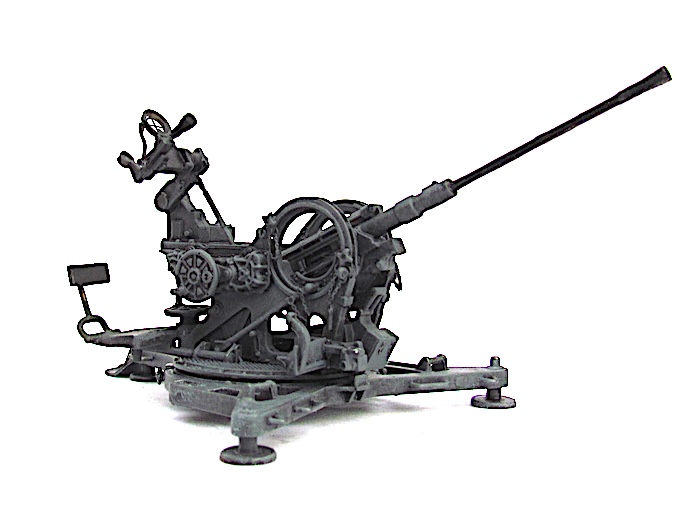

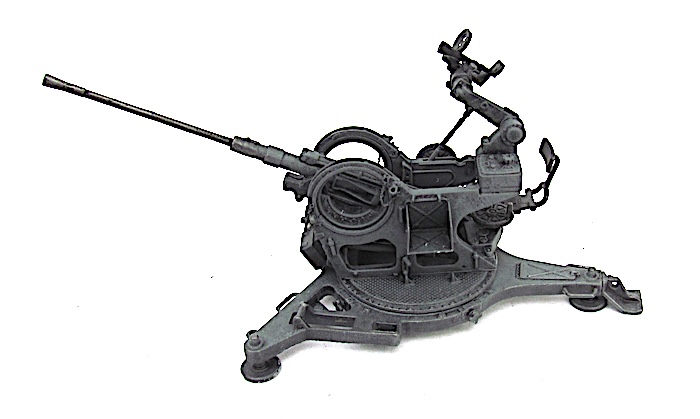

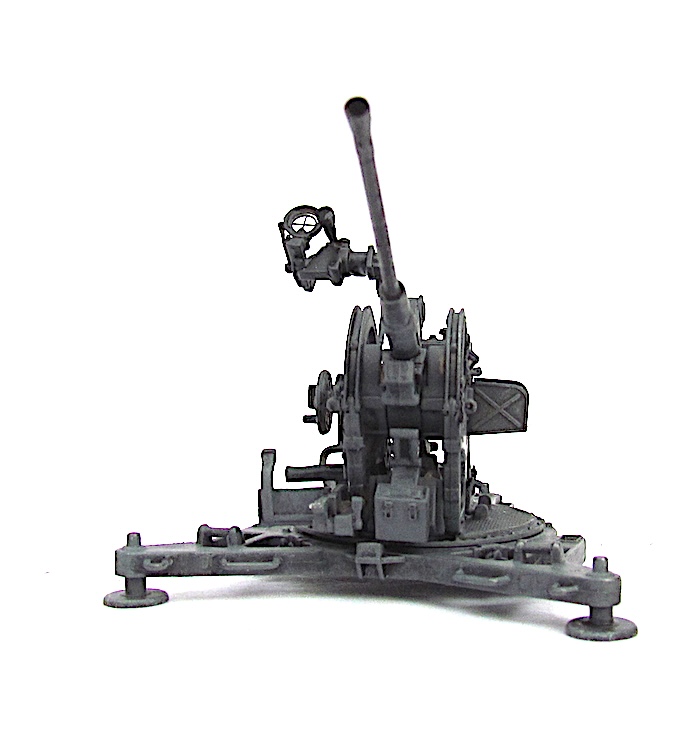

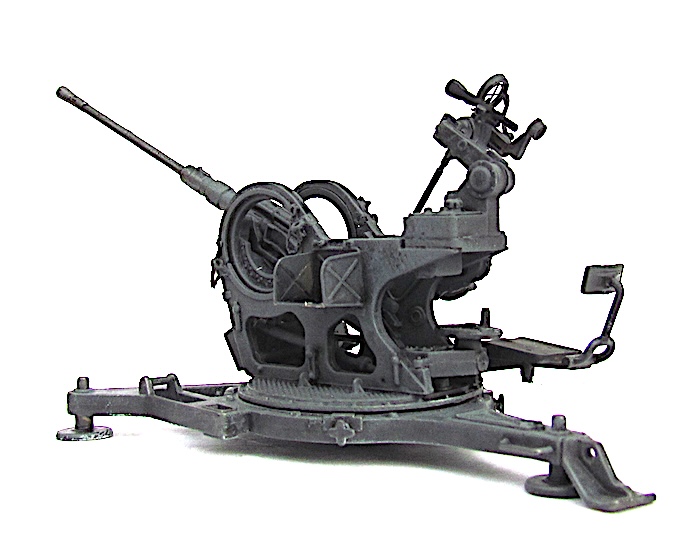

2cm Flak 38
Globalement, le 2cm Flak 30 est une arme satisfaisante, mais, à l'usage, elle révèle une tendance à s'enrayer facilement et souffre d'une faible cadence de tir. La firme Mauser, spécialiste reconnu des armes à fonctionnement automatique est mise à contribution pour résoudre ces problèmes. Son rôle se limitera à concevoir un nouveau mécanisme de culasse, tandis que, de son côté, Rheinmetall-Borsig en profite pour revoir sa copie, en redessinant l'affût. Le 2cm Flak 38, homologué le 5 janvier 1939, bénéficie d'une culasse plus fiable, dont l'accessibilité et le démontage rapide en cas d'incident ont été soigneusement étudiés, d'une cadence de tir plus élevée, d'une disposition remaniée de son affût, d'une vitesse surmultipliée de rotation des volants de manœuvre et d'un nouveau viseur Flakvisier 38.
Désormais, le tireur est installé à droite de l'arme, position plus ergonomique que la précédente, où il était censé « chevaucher » le canon ; le bouclier est redessiné, avec l'ajout d'un panneau blindé qui protège le viseur et le visage du servant ; le Flakvisier 38, dont le fonctionnement est identique au modèle précédent est, désormais, couplé avec un calculateur électrique dont les circuits sont, tous, regroupés, sur la version 38A, dans des boitiers étanches à l'épreuve de l'humidité et de la poussière. L'arme, qui restera en l'état jusqu'à la fin du conflit, sans autre modification majeure, souffrira, néanmoins, d'un « défaut » récurrent... sa trop grande qualité de fabrication, difficilement compatible avec les exigences de la production intensive qui deviendront la règle à dater de 1942 ! Entre les exercices comptables 1940-1941 et 1943-1944, la production annuelle grimpe de 1 223 à 5 912 pièces de Flak 38, alors que l'approvisionnement en matières premières ne cessant de se compliquer, exige de recourir, en fabrication, à l'emploi d'ersatz pour le façonnage de certaines pièces ; situation qui verra se multiplier les incidents de tir mais sans compromettre, pour autant, la fiabilité générale du matériel. Dans le même esprit, en dépit de sa précision, le Flakvisier 38 se révélera compliqué à utiliser, en conditions de combat, par des servants inexpérimentés ou peu formés
- à dater de 1943, les rangs de la Flak sont largement complétés par l'incorporation d'auxiliaires (des deux sexes), recrutés au sein du Reichsarbeitdienst (RAD, Service du Travail du Reich) et de la Hitlerjugend - ; à dater de 1941, les 2cm Flak 30 & 38 se verront attribuer, en supplément, un guidon circulaire de pointage avec croisillon et correction de vitesse, le Linealvisier 21 ou 38, qui peut, également, servir de dispositif de secours, en cas de mise hors service du viseur à miroir.
Parc en service (2cm Flak 30/38) :
1er juillet 1940 : 10 236
1er mai 1941 : 14 501
1er janvier 1943: 16 985
1er janvier 1944 : 19 001
1er janvier 1945 : 11 999
La répartition théorique de la production mensuelle est fixée, en 1943, à 31% (WH), 58% (KM) ('), 11% (WL) ; en 1944, 40% (WH), 30% (KM), 30% (WL).
La production s'élève, entre 10.1942 & 02.1945, à 40 651 pièces, dont 10 399 (WH), 19 773 (KM), et
10 479 (WL).
La fabrication, tout en conservant une cadence élevée, diminue à dater de fin 1943, au profit du 2cm Flakvierling 38.
Caractéristiques
2cm Flak 30
◦ Calibre : 20 mm
◦ Longueur totale du tube : 2 300 mm
◦ Dimensions hors tout sur affût :
◦ Longueur : 4 000 mm
◦ Largeur : 1 810 mm
◦ Hauteur: 1 600 mm
◦ Poids en ordre de tir : 450 kg, dont bouclier blindé de 6 mm d'épaisseur, 120 kg
◦ Poids en ordre de marche (remorque de transport Sd.Ah. 51 incluse) : 750 kg
◦ Recul maximal : 53 mm
◦ Réglages :
◦ Azimut : 360°
◦ Site : - 12/ + 90°
◦ Cadence de tir :
◦ Théorique : 420/480 coups/minute
◦ Pratique : 180/220 coups/ minute
Durée de vie de l'âme : 1000 coups
◦ Portée maximale :
◦ Cible terrestre : 4 400 m
◦ Cible aérienne : 3 200 m
◦ Rayon létal (au sol, en usage antiaérien):
2 000 m, le projectile s'autodétruisant 5 secondes après avoir dépassé l'altitude de 2 000 m.
• Vitesse initiale (Vo) : 900 m/s
> Dispositifs de visée :
◦ Antiaérien : Dispositifs de visée : Flakvisier 38 & Linealvisier 38
◦ Cible terrestre : Erdzielfernrohr (lunette de visée) 3 (amplification) x 8 (diamètre de l'objectif exprimé en mm). Nota : dans la
Heer, le Flakvisier 35 et la Erdzielfernrohr sont systématiquement installés côte à côte.
◦ Munitions :
◦ 2cm Sprenggranate L'spur (Leuchtspur, traceur), projectile explosif à fusée à impact et traceur.
◦ 2cm Panzergranate L'spur, projectile antichar utilisé en usage terrestre contre des véhicules blindés (14 mm de blindage à
◦ 500 m
◦ Servants : équipe de 7 (éventuellement, 8), dont un chef de pièce, 4 servants (K1-K4), 1 télémétreur (télémètre à coïncidence de 1 m de base, Entfernungsmeßgerät Em 1mR) et 1 conducteur, les unités de Flak de la Heer et la Luftwaffe étant, toutes, réputées motorisées.
Emploi : idem 2cm Flak 30, tracteurs semi-chenillés, Sd. Kfz. 10/5, Sd.Kfz. 11, SWS, Sd. Kfz. 251/17, Flakpanzer 38 (t), sur voie ferrée, Eisenbahn-Flak-Schutzwagen, Flaktürme (tours de DCA, Berlin, Hambourg, Vienne), sur barges & prames.
