Sonderanhänger (1 essieu) – Sd. Ah. 51

Détails: Catégorie : Remorques

Sonderanhänger (1 essieu) – Sd. Ah. 51

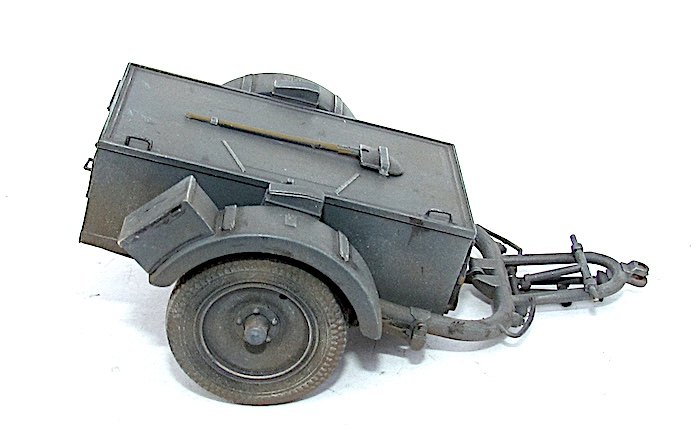

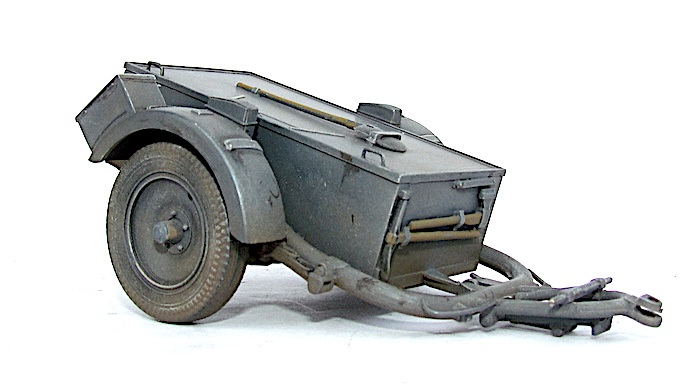

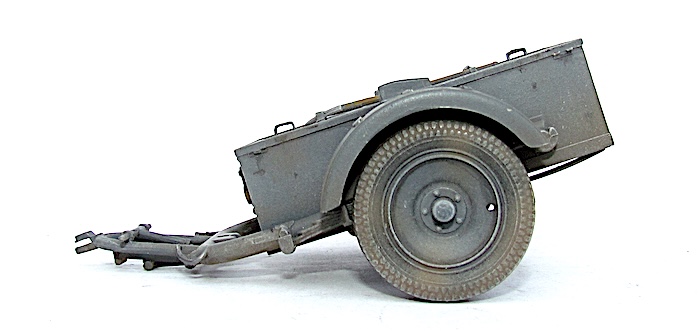

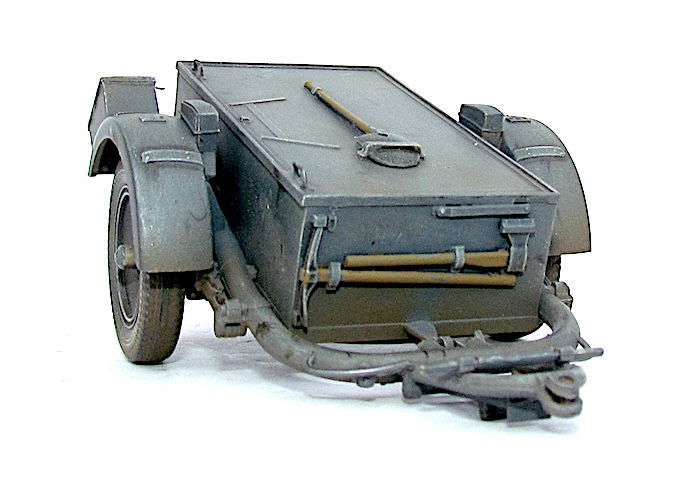

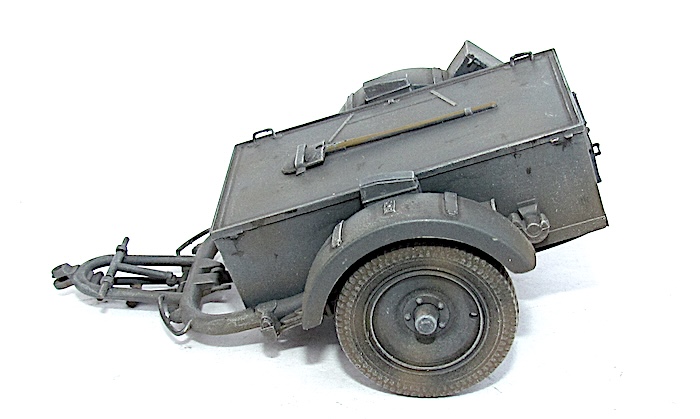

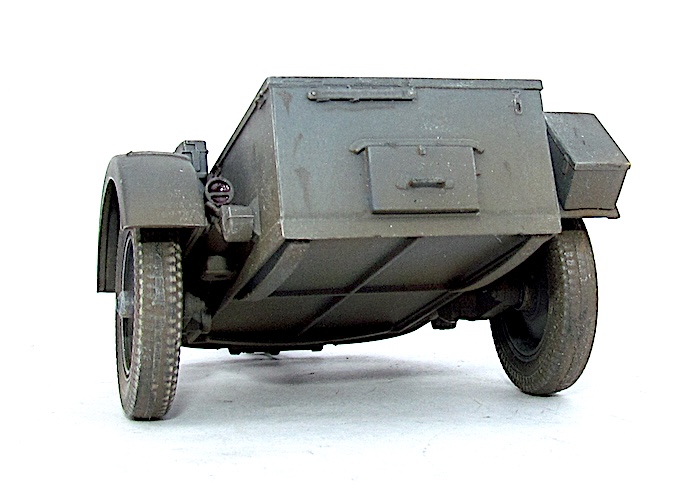

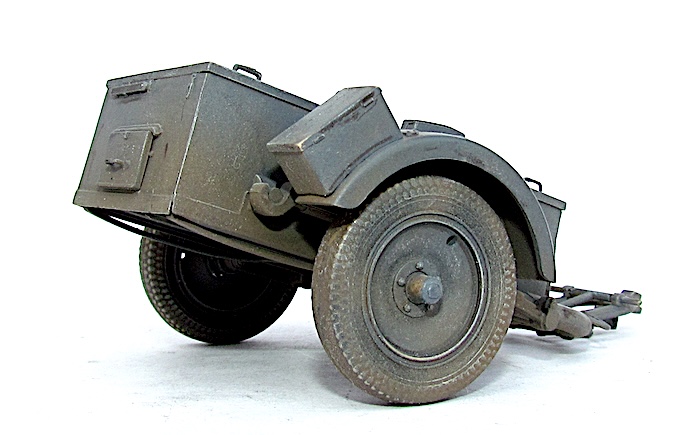

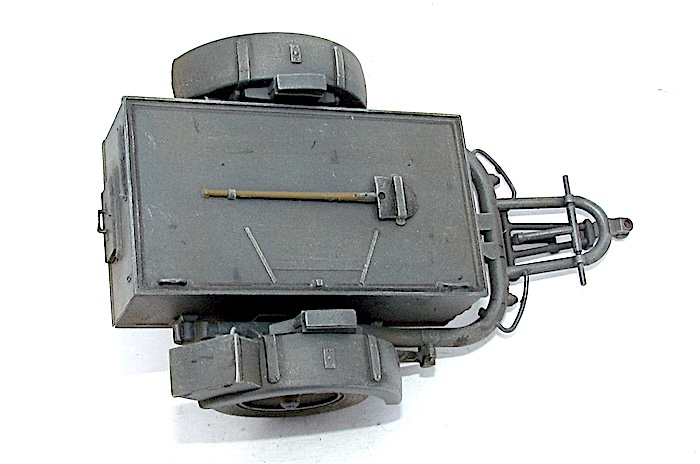

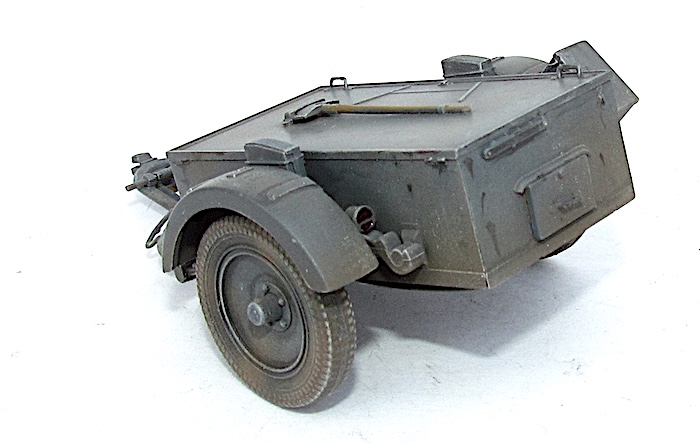

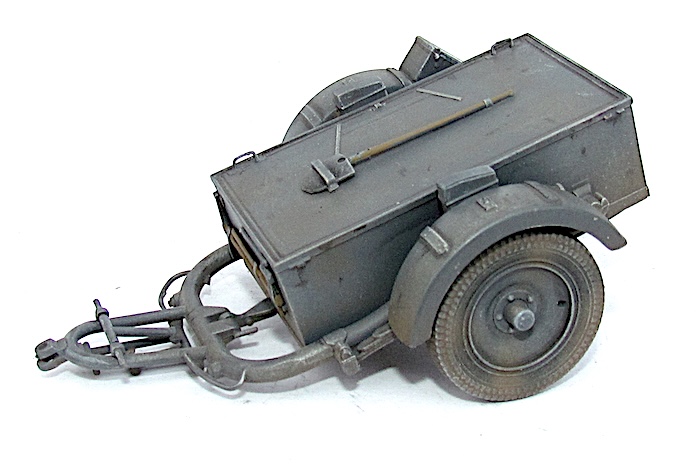

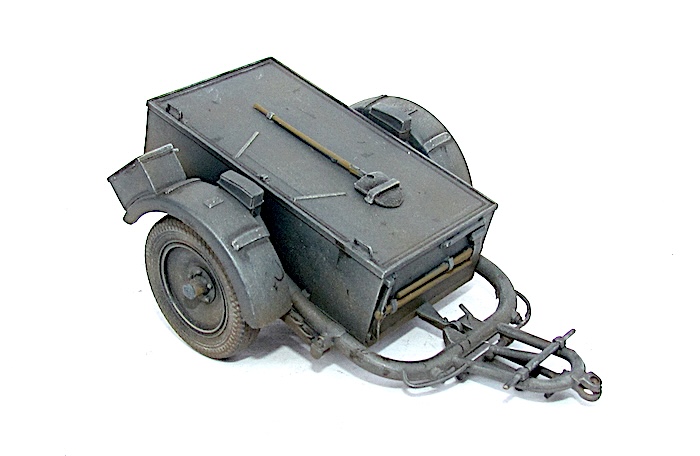

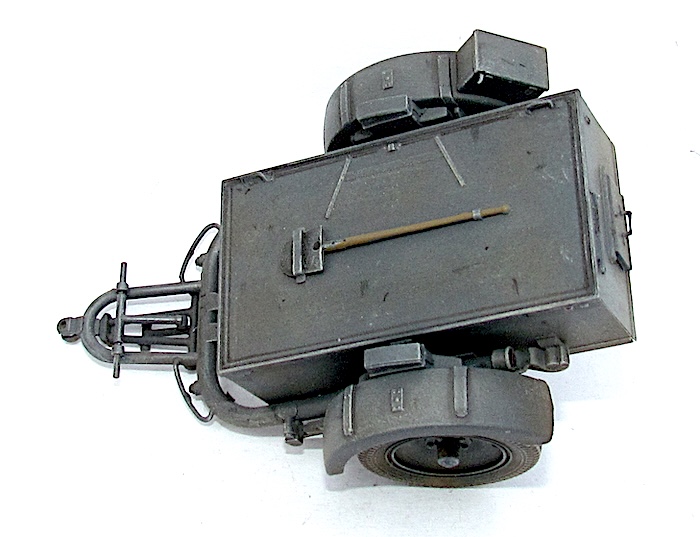

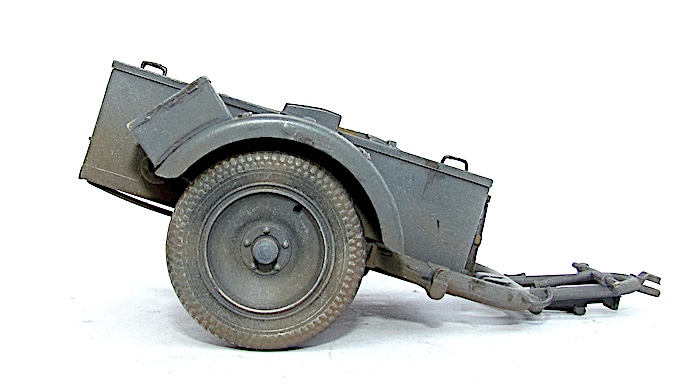

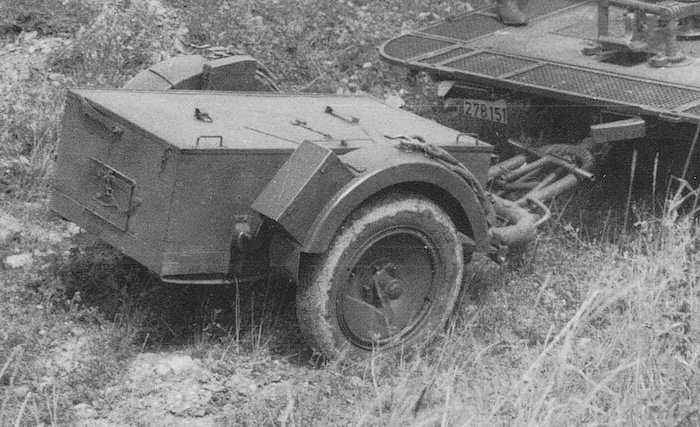

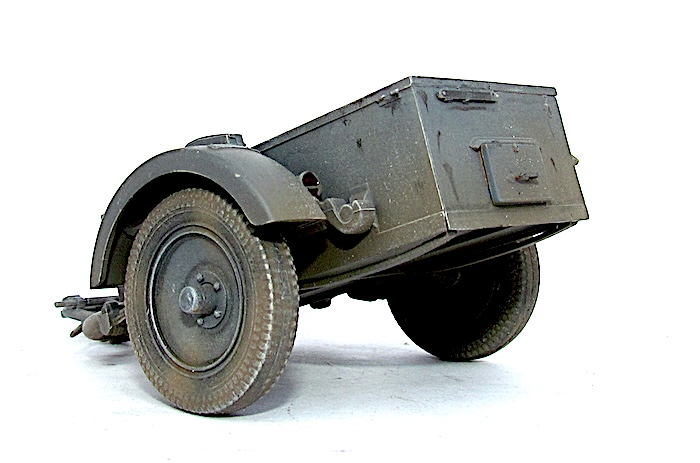

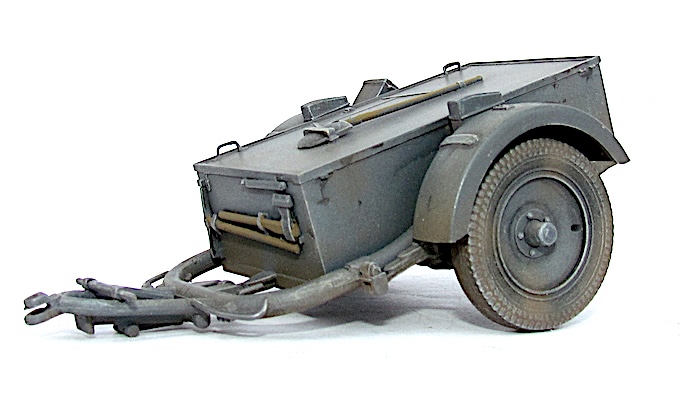

Le Sonderanhänger (1 essieu) (Sd. Ah. 51), ou remorque spéciale à un essieu n° 51, était utilisée pour le transport des canons antiaériens 2 cm Flak 30 et 2 cm Flak 38, ainsi que de leurs caisses de munitions et de matériel. Avec quelques modifications mineures, elle servait également au transport du projecteur antiaérien de 60 cm.

Selon l’A.H.M. 1940, feuille 9, n° 497 du 22 avril 1940, les caisses de munitions et d’accessoires (Munitions- und Zubehörkästen) ne purent être livrées avant la fin du mois d’avril 1940.

Les canons antiaériens de 2 cm pouvaient être utilisés alors qu’ils étaient encore montés sur le Sd. Ah. 51. Toutefois, pour bénéficier de toute l’amplitude de pointage (orientation et élévation maximales), il était nécessaire de désolidariser le canon de la remorque.

La procédure était la suivante :

Déverrouiller d’abord l’affût du canon.

Soulever ensuite l’avant de la remorque, ce qui faisait descendre le canon jusqu’au sol.

Retirer alors le Sd. Ah. 51 en le faisant avancer.

Pour remettre le canon sur la remorque, il suffisait d’effectuer les opérations dans l’ordre inverse.

Caractéristiques

Poids à vide : 350kg

Charge utile : 700 kg

Poids total en charge : 1 050 kg

Charge sur l’essieu : 1 050 kg

Longueur hors tout : 2 520 mm

Largeur hors tout : 1 810 mm
