Sd.Kfz 223 Leichte Panzerspähwagen (Fu) Pologne

Détails

Catégorie : Véhicules blindés Allemagne 4x4

Les premiers Sd.Kfz. 221 et 222 n’étaient pas équipés de radio. Ils étaient armés d’une mitrailleuse MG-13 de 7,92 mm, puis, par la suite, d’une MG-34. L’équipage se composait d’un conducteur, d’un chef d’engin faisant office de mitrailleur, et d’un opérateur radio assis à la droite du poste de pilotage. Son siège lui permettait de se positionner dans le sens de la route ou de se retourner pour servir le matériel radio.

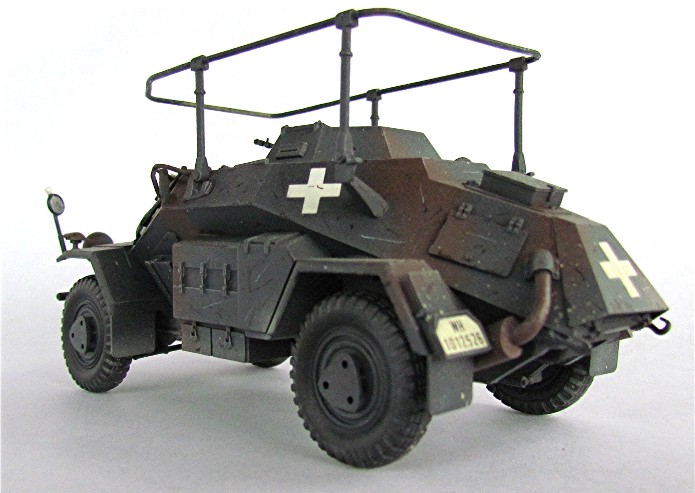

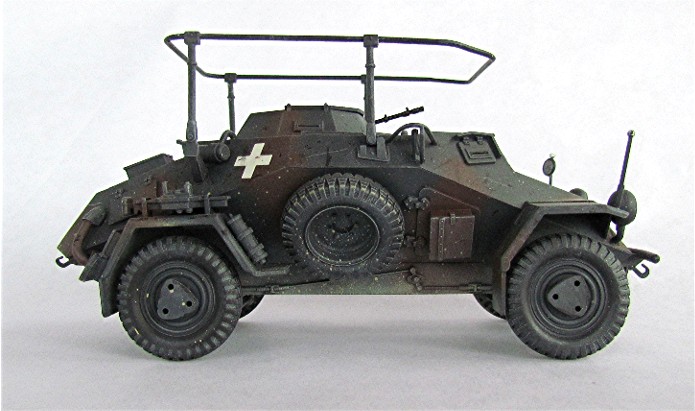

Par la suite, un poste Fu. Spr. a assurant des communications limitées à trois kilomètres fut installé. Mais les faibles performances de cet équipement imposèrent le développement d’une nouvelle version, enrichie d’un FuG 10 de 30 watts, assurant la liaison entre les différents véhicules. Repliable si besoin, une antenne cadre augmentait la distance d’émission et de réception jusqu’à une quarantaine de kilomètres.

Le canon-mitrailleur de 2 cm et la tourelle furent alors remplacés par une petite superstructure pivotant sur 360°, armée seulement d’une mitrailleuse. Comme sur les Sd.Kfz. 222, deux volets de vision étaient disposés à l’avant pour assurer aux deux hommes présents dans la caisse une vue sur l’extérieur.

Les modèles tardifs du Sd.Kfz. 223 leichter Panzerspähwagen (Fu) furent enfin pourvus d’un FuG 12 d’une puissance de 80 watts.

Caractéristiques*

Catégorie : Automitrailleuse radio

Constructeurs : Weserhütte, MNH, Büssing-nag, Horch

Exemplaires produits : 550

Equipage : 3

Morphologie

Poids : 4,4 t

Longueur : 4,80 m

Largeur : 1,95 m

Hauteur : 1,75 m

Protection

Blindage tourelle

Frontal : 8 mm

Latéral : 8 mm

Arrière : 8 mm

Blindage caisse

Frontal : 8 mm

Latéral : 8 mm

Arrière : 8 mm

Blindage superstructure

Frontal : 8 mm

Latéral : 8 mm

Arrière : 8 mm

Mobilité

Vitesse maximale

Sur route : 85 km/h

Tout-terrain : 28 km/h

Autonomie

Sur route : 320 km

Tout-terrain : 180 km

Pente : 26°

Obstacle vertical : 0,25 m

Tranchée : 1,24 m

Gué : 0,60 m

Armement :

Principal : 1 mitrailleuse MG-34 de 7,92 mm

Munitions : 1 050 projectiles

Secondaire : Pistolets mitrailleurs MP-38 ou MP-40 de 9 mm

Munitions : 350 projectiles de 9 mm

                 12 grenades à main

Motorisation

Moteur : 8 cylindres essence Horch

Puissance : 81 cv à 3 600 tr/mn

Radio : Fu.Spr. a + FuG 10

*Varient selon les sources

Sources : Trucks&Tanks Hors-série N°7 Véhicules de reconnaissance de l’Axe, notice Tamiya, Coll. Part., Internet
