Jagdpanther Ausf. G2 Sd.Kfz. 173

Détails: Catégorie : Chasseurs de chars Allemagne

JAGDPANTHER Ausf. G2 Sd.Kfz. 173

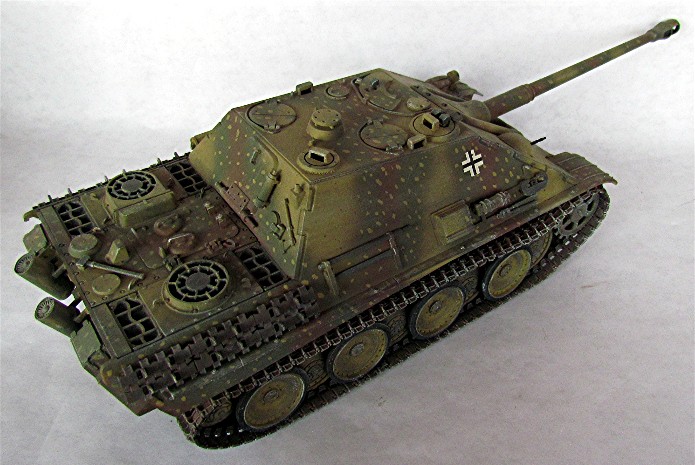

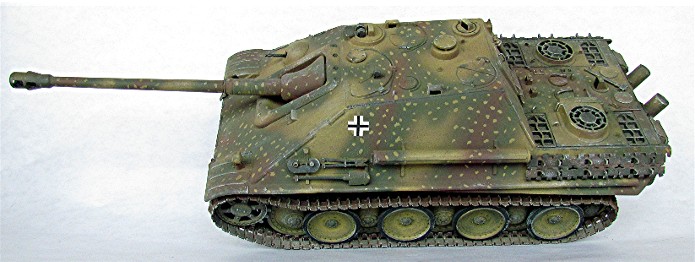

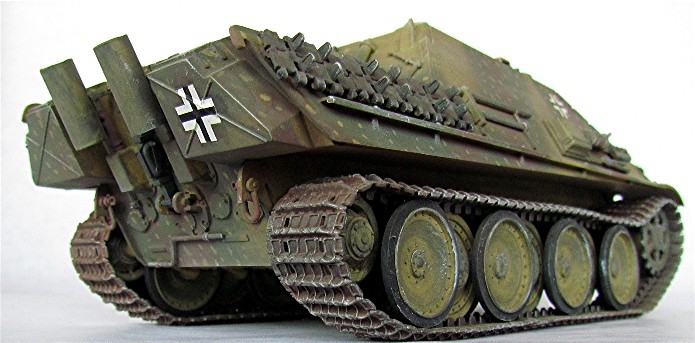

Le Jagdpanther se distingue de son prédécéseur par l’adoption, en décembre 1944, de la plage arrière du Panther V Auf . G Cette modification permet, entre autre, d’installer un radiateur destiné à envoyer de l’air chaud dans le compartiment de combat. Pour éviter que les blindés ne perdent leur lot de bord au combat suite à des impacts, une partie des outils est positionnée sur l’arrière au lieu des côtés. Les échappements subissent aussi quelques transformations. Sur les tous premiers modèles, l’échappement adopte un profil simple avec deux sorties. Par la suite , des prises d’air tubulaires sont installées. Ce système a pour principal défaut de projeter de longues flammes. Sur l’ultime version, l’installation de pare-étincelles jouant aussi un rôle de silencieux résout ce handicap nocturne. Ces Flammenvernichter permettent d’identifier les Jagpanther de fin de production. L’agencement intérieur de la casemate est aussi revu. Les sièges de l’équipage sont aussi redessinés à l’instar des casiers de munitions. D’autres modifications sont apportées vers la fin de la guerre, comme le remplacement des bandages de caoutchouc des galets par des modèles en acier.

Caractéristiques

Panzerjäger mit 8,8cm auf Panther

Catégorie : Jagpanzer

Constructeur : MIAG , MNH, MBA

Exemplaires produits : 392 (Ausf. G1 & Ausf. G2)

Equipage : 6

Poids : 45,5 tonnes

Longueur : 9,87 m

Largeur : 3,42 m

Hauteur : 2,72 m

Protection

Blindage superstructure
